La solución de sensores de módulos de huellas dactilares OEM de Aratek está impulsando el desarrollo de numerosas aplicaciones basadas en la identificación de huellas dactilares.
.png)
Las huellas digitales se están convirtiendo rápidamente en una alternativa o un complemento a las contraseñas y a otros modos de autenticación más tradicionales. Sin embargo, no sirve cualquier dispositivo de huellas dactilares, especialmente en el gobierno electrónico, la banca y la atención médica, que requieren el más alto nivel de imagen de huellas dactilares y el algoritmo más preciso. Se debe tener cuidado al seleccionar los dispositivos, teniendo en cuenta la calidad de construcción, la usabilidad y la seguridad.
Las imágenes ópticas de huellas dactilares implican la medición de las diferencias de reflexión entre las crestas y los valles en la superficie de una huella dactilar. Aunque produce huellas dactilares de muy alta resolución, el método no es adecuado para su uso en sistemas compactos, ya que su trayectoria óptica y otros equipos, como prismas y lentes, hacen que el módulo sea más voluminoso.
Por el contrario, la obtención de imágenes capacitivas de huellas dactilares se basa en la medición de las diferencias de capacitancia sobre la superficie de una huella digital. Es más compacto, lo que lo convierte en la opción ideal para dispositivos pequeños como teléfonos inteligentes, ordenadores portátiles y tabletas. Sin embargo, no se sabe que los sensores capacitivos sean los más duraderos, lo que puede resultar un desafío cuando se utilizan millones de prensas.
Desde el punto de vista de la seguridad, se ha demostrado que las huellas dactilares pueden falsificarse con materiales artificiales, lo que representa una enorme amenaza para los gobiernos, los bancos y las instituciones que utilizan la autenticación mediante huellas dactilares. Además, durante el proceso de inscripción o identificación propiamente dicho, la imagen de la huella dactilar está sujeta a factores ambientales como la humedad, la luz solar y la temperatura, debido a la tecnología de detección térmica. La calidad de la imagen también depende del estado del dedo, que puede estar húmedo, seco, desgastado o con cicatrices.
La tecnología superior de huellas dactilares de Aratek es el producto de más de 16 años de experiencia en la industria. Ya ha obtenido certificaciones de las instituciones más prestigiosas del mundo, como GA, STQC y FBI, y su algoritmo certificado por el MINEX-III.
una amplia gama de módulos ópticos y capacitivos de huellas dactilares para ayudar a los fabricantes a encontrar el que mejor se adapte a sus necesidades, desde el PIV del FBI, el Apéndice F y el ID móvil FAP 10, FAP 20, FAP 30, FAP 45 hasta FAP 60. En particular, los módulos ópticos de Aratek son algunos de los sensores ópticos más delgados disponibles en el mercado, lo que facilita la integración. Los módulos de Aratek también han superado la prueba STQC FRR (tasa de rechazo falso) en la que participaron 5000 sujetos, y se mencionó su adaptabilidad para identificar correctamente los dedos manchados de pintura.
Otra característica de seguridad clave de los módulos de Aratek es la LFD (detección de dedos vivos) para garantizar que las muestras de huellas dactilares provengan de usuarios vivos. Los módulos Aratek también son conocidos por su excepcional adaptabilidad para diferentes dedos y para diferentes entornos. Los módulos Aratek vienen en tamaños pequeños, medianos y grandes, lo que facilita su integración en cualquier sistema.

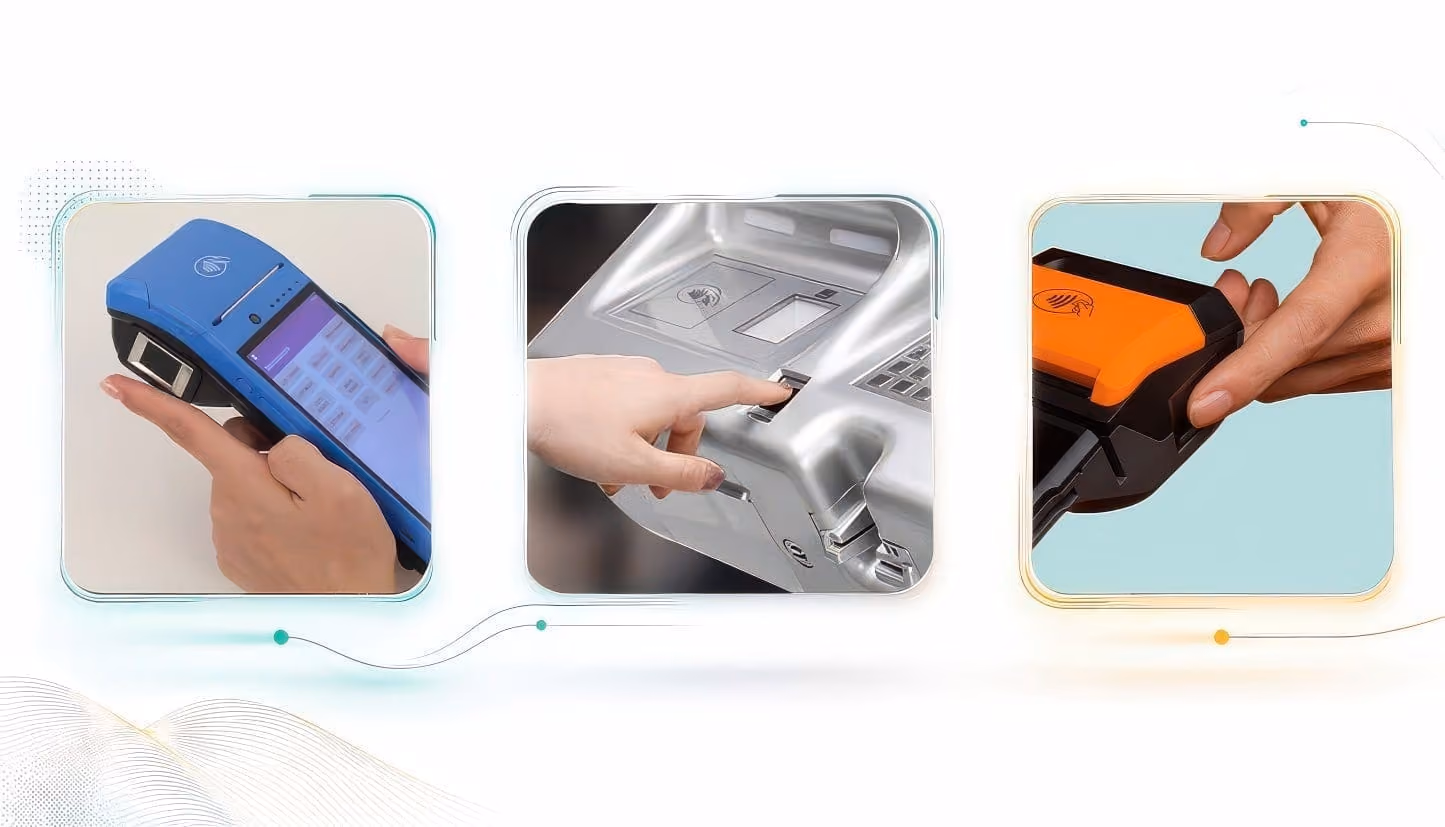

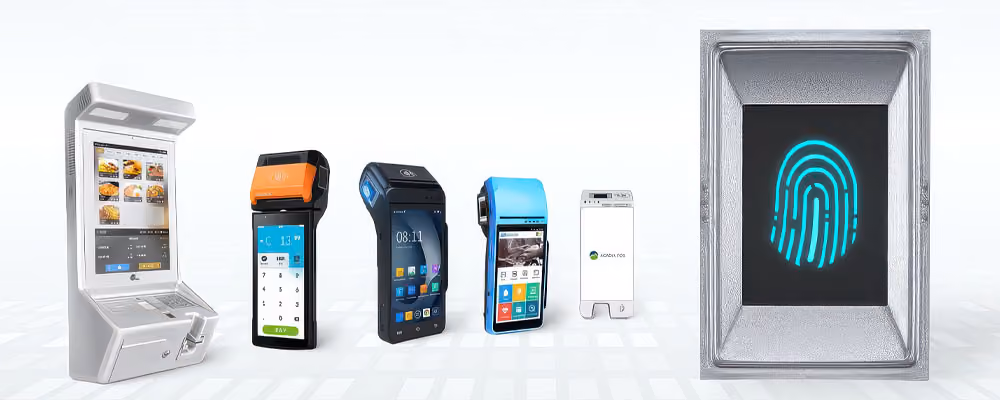

nuestros clientes para desarrollar fácilmente sus propias soluciones y aplicaciones de reconocimiento de huellas dactilares personalizadas. Aratek es el líder indiscutible en soluciones de identificación y autenticación biométricas. Nuestros módulos de huellas dactilares OEM satisfacen las necesidades de una amplia gama de aplicaciones, como la identificación nacional, el registro y la autenticación de votantes, los terminales POS, los cajeros automáticos, los dispositivos de control de acceso y cronometraje, entre muchas otras.
